Poste P-04 Brazo Tipo Látigo Doble

Poste P-04 Brazo Tipo Látigo Doble

Opciones

ImprimirPDF

Información

  • Características

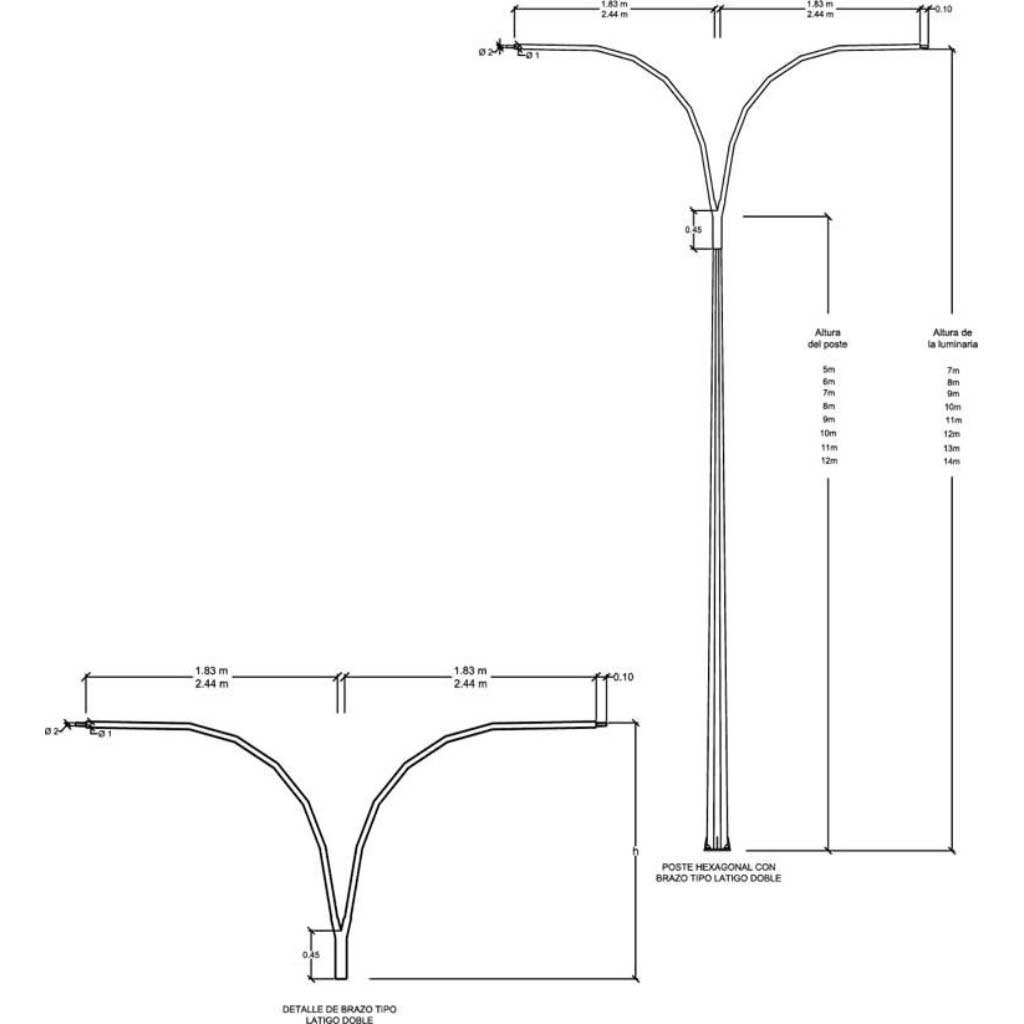

    Fabricado en tubo de 60 mm de diámetro y 2,5mm de espesor con reducción de 48 mm de espesor 2mm, para la colocación de la luminaria en un extremo y botella hexagonal cónica de lámina de acero ASTM A-36 y 3mm de espesor para la fijación al poste. Longitudes en proyección horizontal de 1,83 y 2,44 mts en sus dos tamaños, como indica la figura detalle del brazo tipo látigo doble. Se aplica una capa de fondo anticorrosivo cromato de zinc.

Datos Técnicos

Brazo l h ø1 ø2
Doble 1,83m 2m 60mm 48mm
Doble 2,44m 2m 60mm 48mm
  • h(m) Altura de poste
  • d(mm) Largo y ancho de base
  • e(mm) espesor de la base
  • a1(mm) Largo del perno de anclaje
  • ø1(mm) Diámetro orificio de entrada del perno
  • ø3(pulgadas) Diámetro del perno
  • ø2(mm) Diámetro orificio acometida
  • f(mm) Distancia entre orificios
